SRFO212是由一個有凸緣的類似U形密封外殼和O形的橡膠材料組成，屬于單作用密封元件。摩擦力小、沒有爬行、啟動力小及耐磨性好。這種密封件利用的是O形的橡膠自身的彈性來提供密封需要的彈力，使用壽命能得到保證。同時實心的O形橡膠能是密封件很干凈，能廣泛的使用在食品行業和制藥業。
CAD圖
圖片
技 術 參 數
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3~2200 ≤20 -200~320 ≤3
靜態密封 3~2200 ≤20 -200~320 0
安裝尺寸圖：
安裝尺寸數據：
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3~2200 ≤20 -200~320 ≤3
靜態密封 3~2200 ≤20 -200~320 0

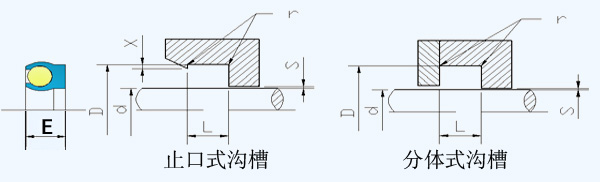

安裝尺寸圖：
安裝尺寸數據：
|
軸徑 d（h9） |
溝槽直徑 D (H9) |
溝槽寬度 L=E+0.1 |
半徑 r |
止口高度 X |
最大徑向間隙Smax | |||
| 2Mpa | 10Mpa | 15Mpa | 20Mpa | |||||
| 3.0～9.9 | d+2.6 | 2.3 | 0.15 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 10.0～19.9 | d+3.6 | 2.9 | 0.2 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 20.0～29.9 | d+4.6 | 3.3 | 0.25 | 0.4 | 0.01 | 0.07 | 0.05 | 0.03 |
| 30.0～39.9 | d+5.6 | 4.1 | 0.3 | 0.7 | 0.01 | 0.07 | 0.05 | 0.03 |
| 40.0～49.9 | d+6.6 | 4.9 | 0.35 | 0.7 | 0.12 | 0.08 | 0.06 | 0.05 |
| 50.0～59.9 | d+7.6 | 5.7 | 0.4 | 0.8 | 0.12 | 0.08 | 0.06 | 0.05 |
| 60.0～69.9 | d+8.6 | 6.5 | 0.45 | 0.8 | 0.15 | 0.09 | 0.08 | 0.06 |
| 70.0～79.9 | d+9.6 | 7.3 | 0.5 | 0.9 | 0.15 | 0.09 | 0.08 | 0.06 |
| 80.0～89.9 | d+10.6 | 8.6 | 0.55 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 90.0～109.9 | d+11.6 | 9.1 | 0.6 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 110.0～129.9 | d+12.6 | 9.7 | 0.65 | 1 | 0.25 | 0.12 | 0.1 | 0.08 |
| 130.0～149.9 | d+13.6 | 10.5 | 0.7 | 1 | 0.25 | 0.12 | 0.1 | 0.08 |
| 150.0～169.9 | d+14.6 | 11.3 | 0.75 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 170.0～189.9 | d+15.6 | 12.1 | 0.8 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 190.0～209.9 | d+16.6 | 12.9 | 0.85 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 210.0～249.9 | d+17.6 | 13.7 | 0.9 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～299.9 | d+18.6 | 14.5 | 0.95 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300.0～2200 | d+19.6 | 15.3 | 1 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
